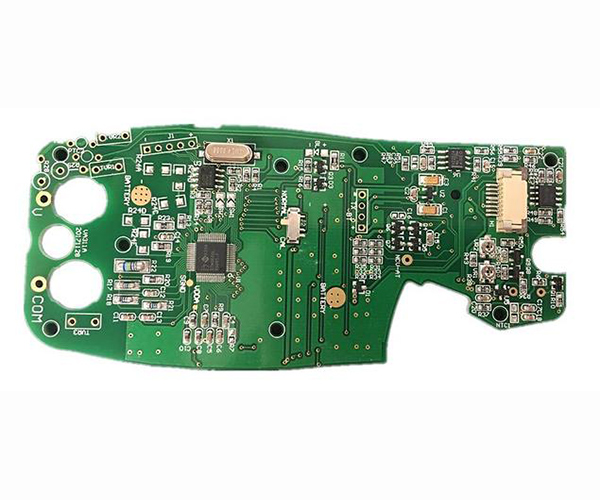

smt贴片指的是在PCB基础上进行加工的系列工艺流程的简称,PCB为印刷电路板。smt是表面组装技术是电子组装行业里较为流行的一种技术和工艺。电子电路表面组装技术称为表面贴装或表面安装技术。它是一种将无引脚或短引线表面组装元器件安装在印制电路板的表面或其它基板的表面上,通过再流焊或浸焊等方法加以焊接组装的电路装连技术。那么大家知道smt基本工艺构成要素包括哪些吗?接下来就随苏州smt贴片加工厂家一起看看吧。
smt基本工艺构成要素包括:丝印、贴装、回流焊接、清洗、检测、返修等。
1、丝印:其作用是将焊膏或贴片胶漏印到PCB的焊盘上,为元器件的焊接做准备。所用设备为丝印机(丝网印刷机),位于smt生产线的前端。
2、点胶:它是将胶水滴到PCB板的固定位置上,其主要作用是将元器件固定到PCB板上。所用设备为点胶机,位于smt生产线的前端或检测设备的后面。
3、贴装:其作用是将表面组装元器件准确安装到PCB的固定位置上。所用设备为贴片机,位于SMT生产线中丝印机的后面。
4、固化:其作用是将贴片胶融化,从而使表面组装元器件与PCB板牢固粘接在一起。所用设备为固化炉,位于smt生产线中贴片机的后面。
5、回流焊接:其作用是将焊膏融化,使表面组装元器件与PCB板牢固粘接在一起。所用设备为回流焊炉,位于smt生产线中贴片机的后面。
6、清洗:其作用是将组装好的PCB板上面的对人体有害的焊接残留物如助焊剂等除去。所用设备为清洗机,位置可以不固定,可以在线,也可不在线。
7、检测:其作用是对组装好的PCB板进行焊接质量和装配质量的检测。所用设备有放大镜、显微镜、在线测试仪、飞针测试仪、自动光学检测、X-RAY检测系统、功能测试仪等。位置根据检测的需要,可以配置在生产线合适的地方。
8、返修:其作用是对检测出现故障的PCB板进行返工。所用工具为烙铁、返修工作站等。配置在生产线中任意位置。
以上就是今天小编向大家分享的有关于smt基本工艺构成要素所包括的内容,希望看完之后能够对大家有所帮助。正是由于smt贴片加工的工艺流程的复杂,所以出现了很多的smt贴片加工的工厂,专业做smt贴片的加工,得益于电子行业的蓬勃发展,smt贴片加工成就了一个行业的繁荣。
